Alátámaszt
A Purenit lapokkal kialakított fogadórész az ablak alatti teherátadásban vesz részt. A megfelelő felfekvést és rögzítést az ablakhoz kell igazítani.
AZ ABLAK ÉS A PÁRKÁNY KÖZÖTT
Mi ez, és hová kerül?
A GELEX az ablaktok alá épül be. A keskeny fogadórészhez belül az ablakkönyöklő, kívül a műkő- vagy más külső párkány csatlakozik.
A külső párkány külön elem: a lejtésképzett XPS felületre kerül, az adott párkányrendszer beépítési előírásai szerint.
- Elemhossz
- 120 cm
- Teljes szélesség
- 30 cm
- Fogadórész
- 5 cm széles, 7 cm magas
- Csatlakozó XPS rész
- 25 cm széles, lejtésképzett
Hőszigetel
Az XPS segít folytonossá tenni a hőszigetelést az ablak és a külső párkány alatt. A végeredményt a teljes beépítés határozza meg.
Lejtést ad
A gyárilag lejtésképzett rész a párkány kifelé vezető lejtésének alapja. A vízzáró csatlakozások kialakítása továbbra is szükséges.
A tömítés ugyanolyan fontos, mint az alátámasztás.
Az ablaktok és a fogadóelem közé a tényleges hézaghoz választott duzzadószalag kerülhet. A szalag a csatlakozást tömíti; az ablak terhét nem ez viseli. A külső és belső tömítések, a vízelvezetés és a rögzítés együtt alkotnak működő csomópontot.
A duzzadószalag bemutatása →GELEX · ABLAKOK ALÁ
GELEX hőhídmegszakító párkányfogadó
ablakok alá
Az ablaktok alatt alátámaszt, a külső párkány alatt hőszigetel. A kifelé vezető lejtést már a gyártáskor kialakítjuk.

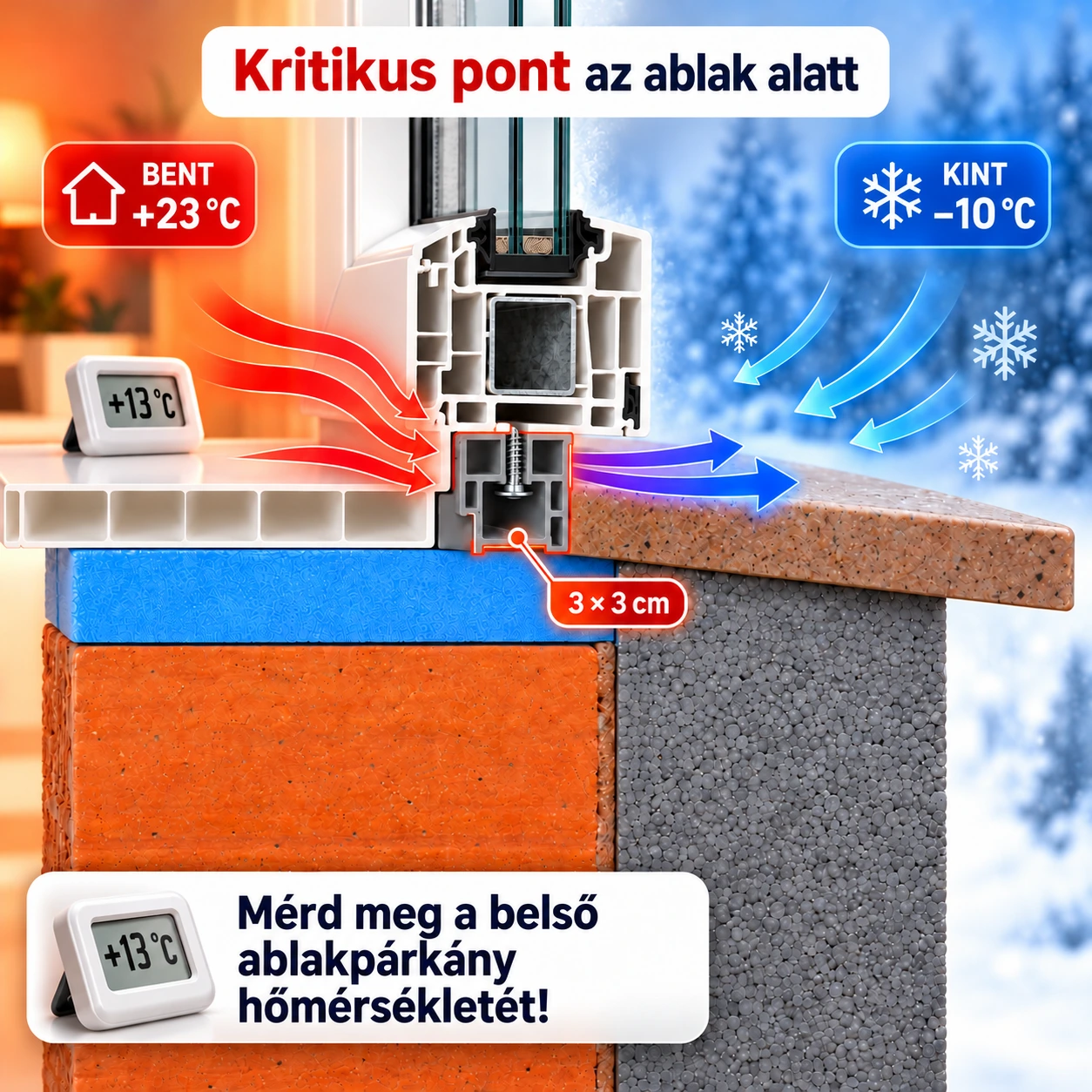

01 · A PROBLÉMA
GELEX

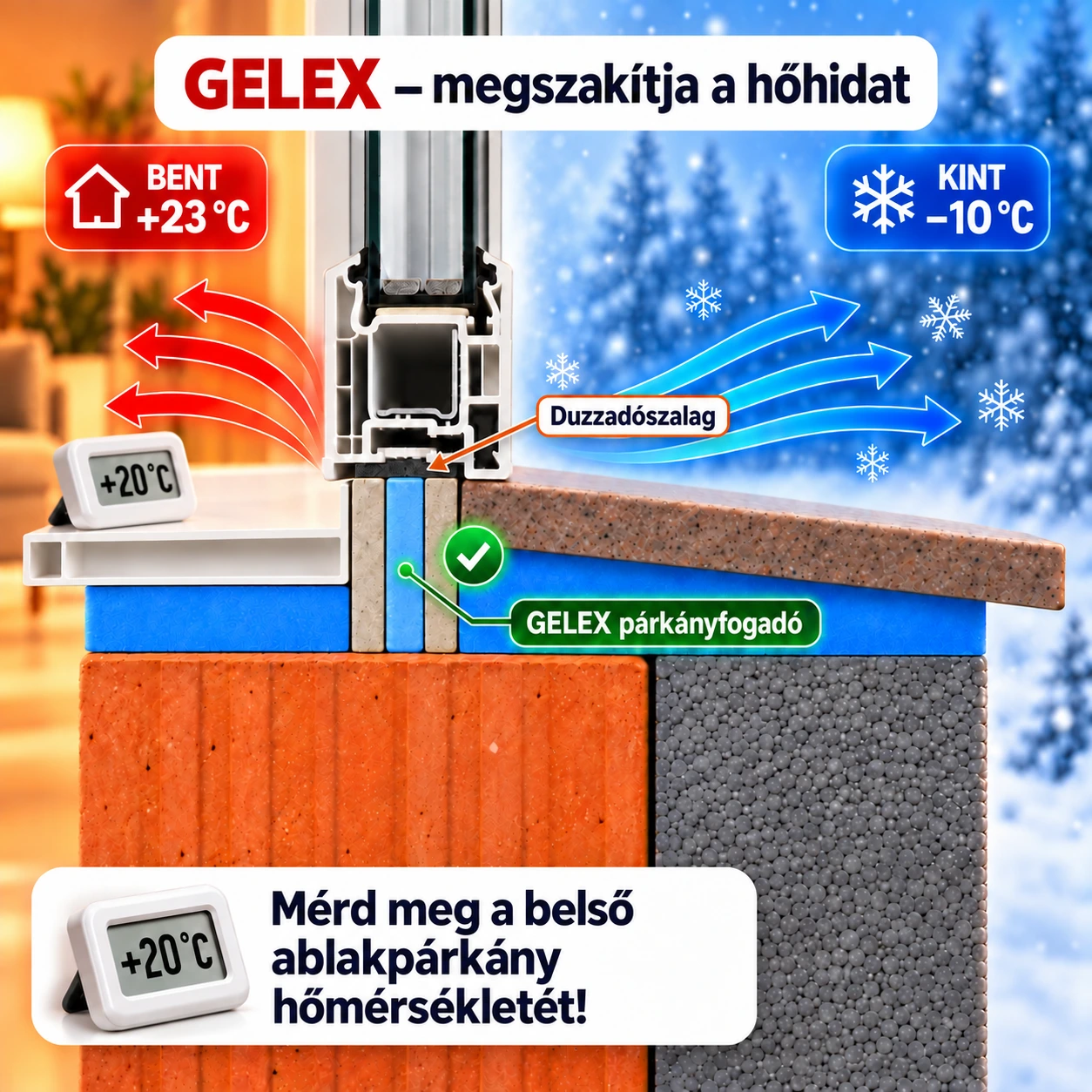

02 · A GELEX-MEGOLDÁSMi kerül az ablak alá?
A hagyományos műanyag párkányfogadó helyére hőszigetelő fogadóelemet építünk be.
A Purenit lapokkal kialakított rész az ablaktokot támasztja alá. A hozzá ragasztott XPS a külső párkány alatti területet szigeteli, és biztosítja a párkány kifelé vezető lejtésének alapját.

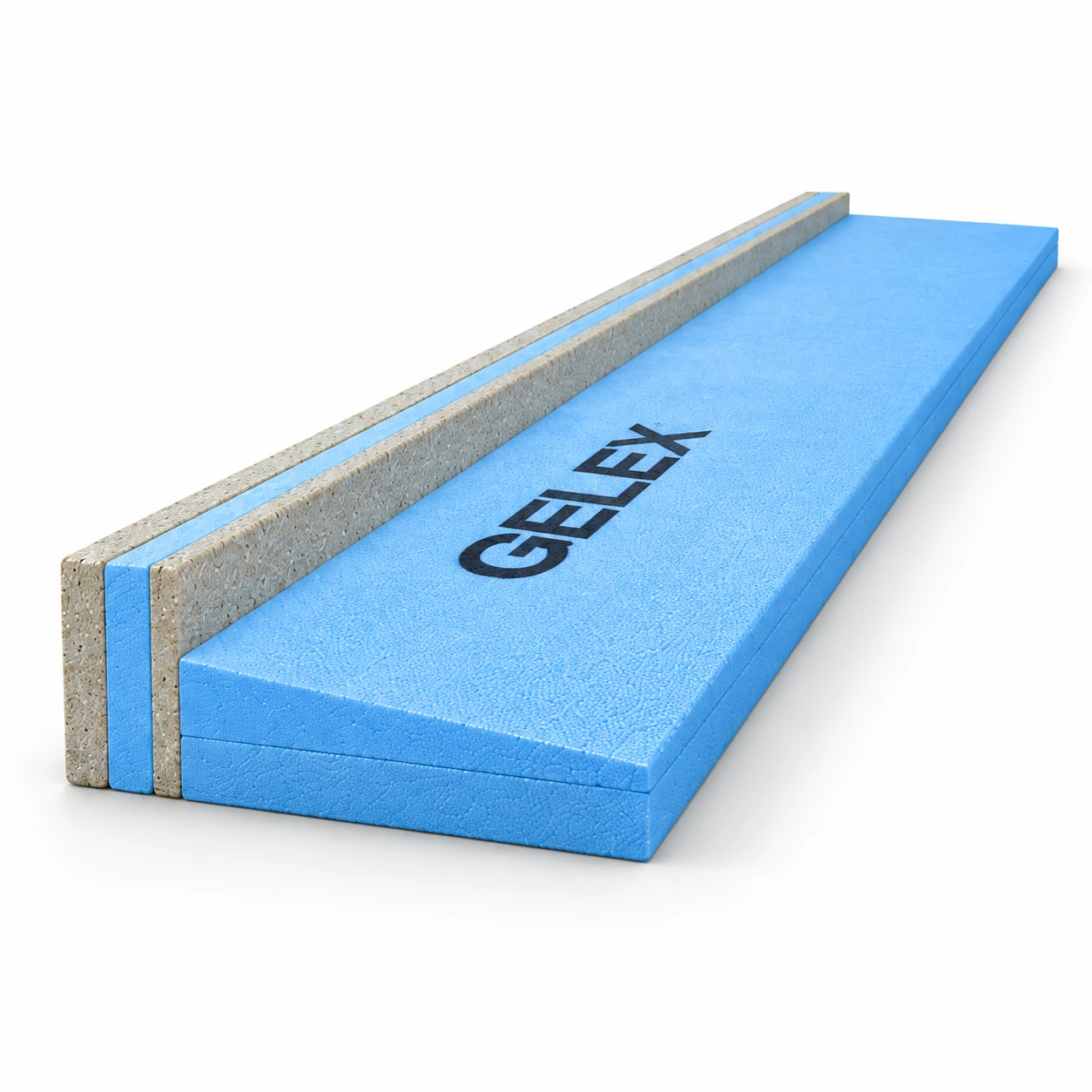

Megnézem a csatlakozást ↓Lejtésképzett párkányfogadó · 30 × 120 cmAz ablak alá
A Purenit lapokkal kialakított rész alátámasztja az ablaktokot.
A külső párkány alá
Az XPS hőszigetelésre kerül a külső párkány. A felület már kifelé lejt.
A csatlakozásba
Az ablaktok és a GELEX közötti rést duzzadószalaggal tömítjük.
A kreatívokon szereplő +13 és +20 °C szemléltető példa, nem helyszíni mérés vagy minden beépítésre garantált érték. A felületi hőmérséklet a teljes csomóponttól és a körülményektől függ.
Beépítés előtt ezt egyeztesd
Az ablaktok alsó kialakítását, az alátámasztás magasságát, a párkány méretét és a homlokzati szigeteléshez való csatlakozást. Az elem alatti felület legyen megfelelően előkészített és teherbíró. A GELEX nem helyettesíti az ablak mechanikai rögzítését és a csatlakozások víz elleni védelmét.
